Веш машина - Како заменити контролну таблу (4)
Проблем
Како заменити контролну таблу
Примењује се на
- Веш машина
Rešenje

Увек се обратите на информације о безбедности у упутству за коришћење вашег производа пре било какве поправке или одржавања. https://www.electrolux.com/support/user-manuals/

УПОЗОРЕЊЕ! ОПАСНОСТ ОД ЕЛЕКТРИЧНОГ УДАРА
Пре било какве поправке или одржавања, искључите уређај и ископчајте утикач из утичнице.


УПОЗОРЕЊЕ! РИЗИК ОД ПОВРЕЂИВАЊА

Увек будите опрезни када премештате апарате. За тешке апарате најбезбедније је да их две особе премештају. Увек користите заштитне рукавице и обућу. Носите заштитне рукавице у сваком тренутку да бисте се заштитили од посекотина од оштрих ивица.

УПОЗОРЕЊЕ! РИЗИК ОД ПОВРЕЂЕЊА ОКА

Nosite zaštitne naočare ako obavljate održavanje ili popravke koje uključuju opruge.

УПОЗОРЕЊЕ! ОПАСНОСТ ОД ПРИШТИПЉИВАЊА

Носите заштитне рукавице ако обављате одржавање или поправке које укључују рад са каишевима.

УПОЗОРЕЊЕ! ОПАСНОСТ ОД ГУШЕЊА
Мали делови нису за децу млађу од 3 године. Чувајте све мале делове и амбалажу ван домашаја деце.
Само одрасли треба да користе или инсталирају производ.
Пре било какве операције одржавања, искључите довод воде до уређаја. Увек испразните уређај од све воде. Свако одржавање треба обавити док је уређај у усправном положају. Преостала вода може оштетити електронику ако се уређај постави на било коју од својих страна.
Обавезно користите производ само за његову наменску употребу и проверите да ли је компатибилан део за предвиђени производ.
Не користите нити инсталирајте производ ако је оштећен.
Молимо вас да имате у виду да самостална или нестручна поправка може имати последице по безбедност уколико није правилно изведена и може довести до губитка гаранције. Поседовање неопходног знања је суштинско.
KAKO ZAMENITI KONTROLNU TABLU

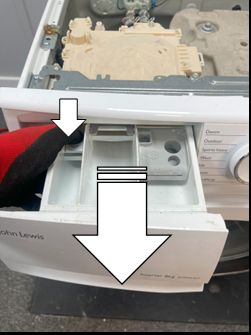

1. Отворите фиоку за детерџент и притисните прекидач на задњем левом делу фиоке да бисте ослободили фиоку за детерџент.

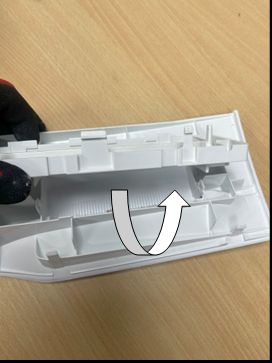

2. Откопчајте три клипа на доњој страни фиоке за детерџент како бисте ослободили предњи део фиоке, повуците одоздо да бисте одкопчали клипове и затим повуците да ослободите горњи део предњег дела фиоке. (НАПОМЕНА: Када поново постављате фиоку, прво закопчајте горњи део, а затим убаците клипове на доњем делу).

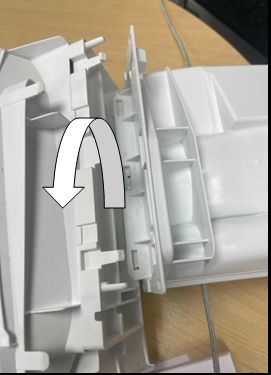

3. Pažljivo koristite mali ravni odvijač da biste odvojili dve kopče na prednjem delu fioke za deterdžent kako biste oslobodili unutrašnji deo fioke. (NAPOMENA: Kada ponovo postavljate, prvo zakačite gornji deo unutrašnjeg dela fioke, a zatim pritisnite kopče na donjem delu).

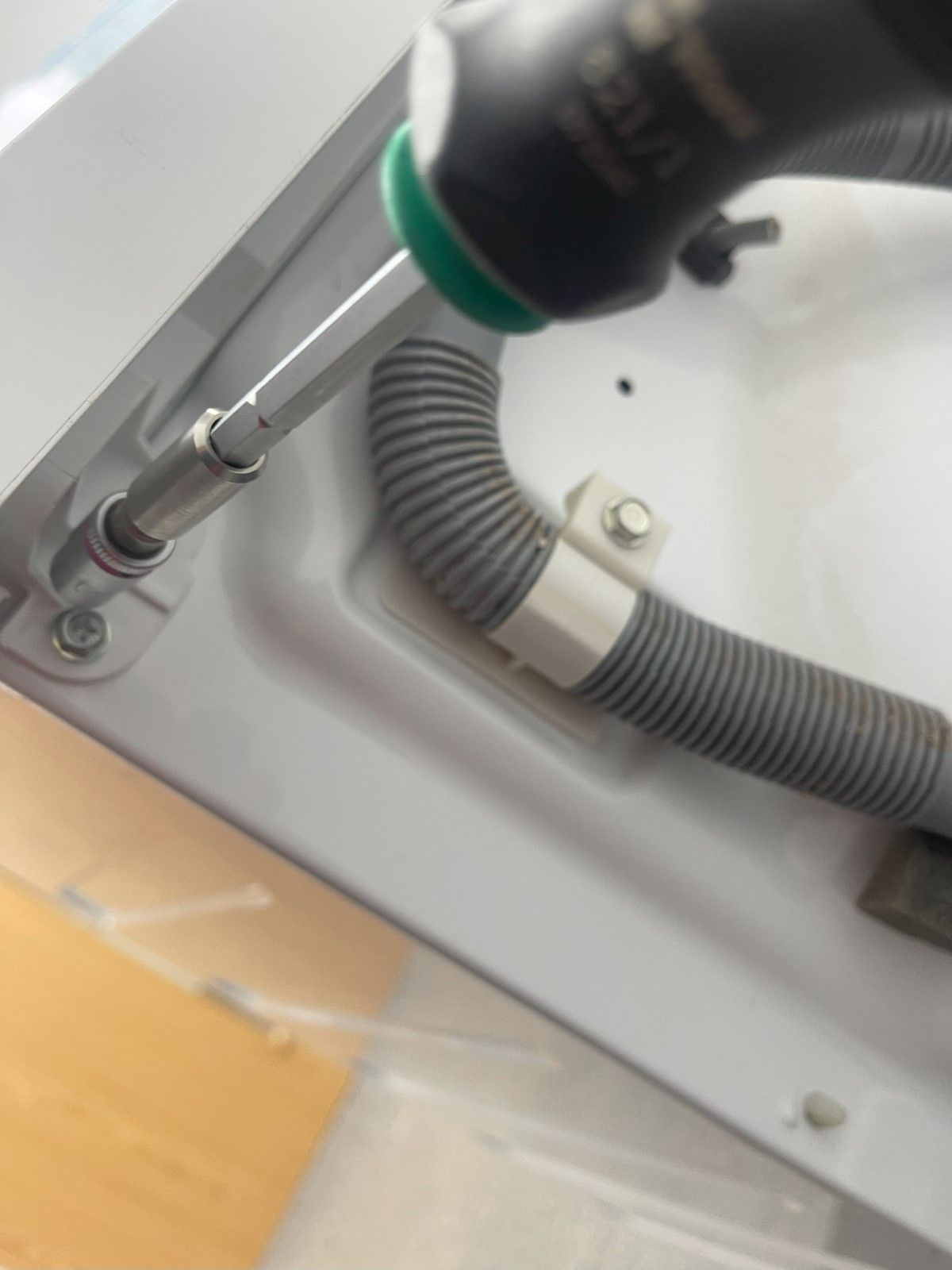

4. Одврните два вијка од 8 мм на задњој страни поклопца веш машине и повуците назад да бисте га ослободили.

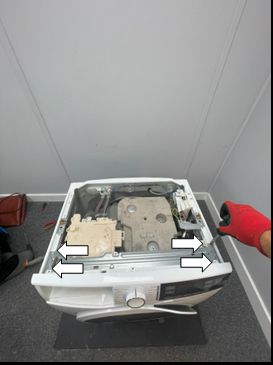

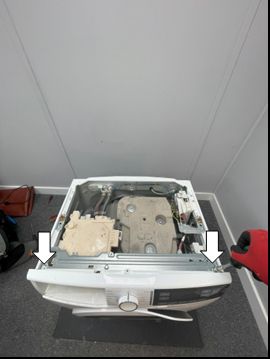

5. Одврните два вијка од 8 мм на јединици за дозирање воде и два вијка од 7 мм на врху контролног панела.


6. Одврните два вијка од 8мм на јединици за дозирање воде и два вијка од 7мм на врху контролног панела.

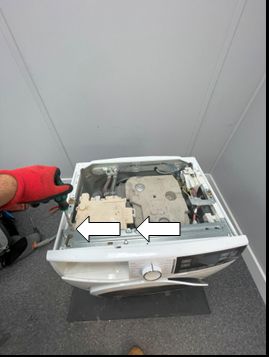

7. Одврните два PH2 шрафа на кућишту фиоке за детерџент

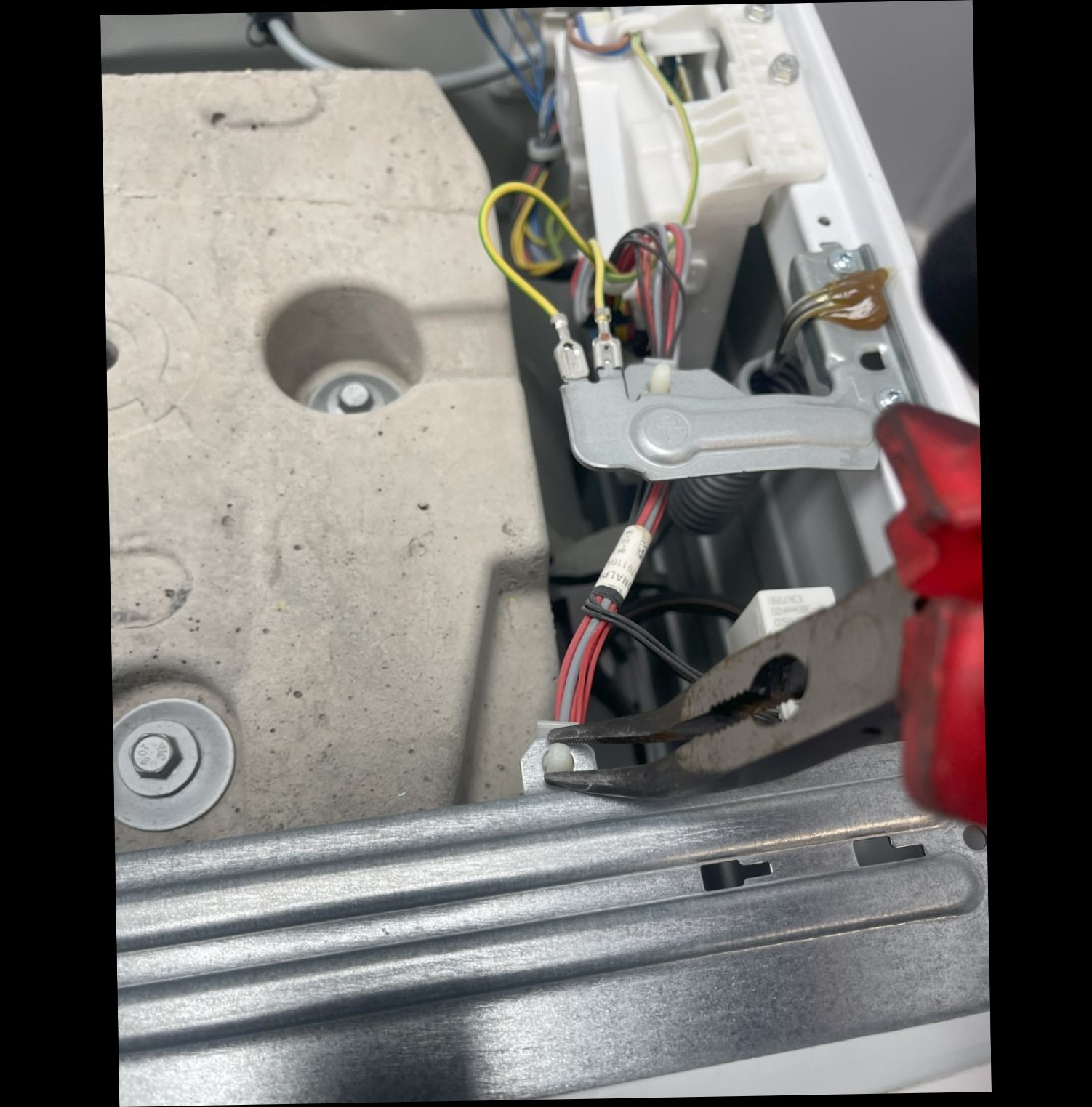

8. Oslobodite nosač kabla sa poprečne letve upravljačkog panela.

9. Користите раван шрафцигер да подигнете спону на кућишту за детерџент са пречке контролног панела како бисте ослободили контролни панел. Повуците контролни панел према себи да бисте га ослободили.

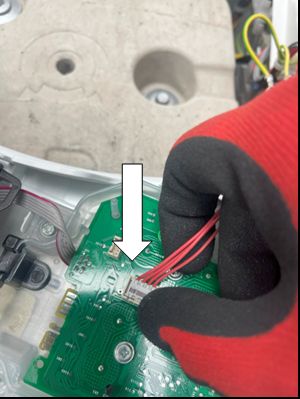

10. Пажљиво искључите прикључак кабла за кориснички интерфејс. Пазите да не оштетите прикључак.

11. Odvrnite osam PH2 šrafova koji drže korisnički interfejs za kontrolni panel.

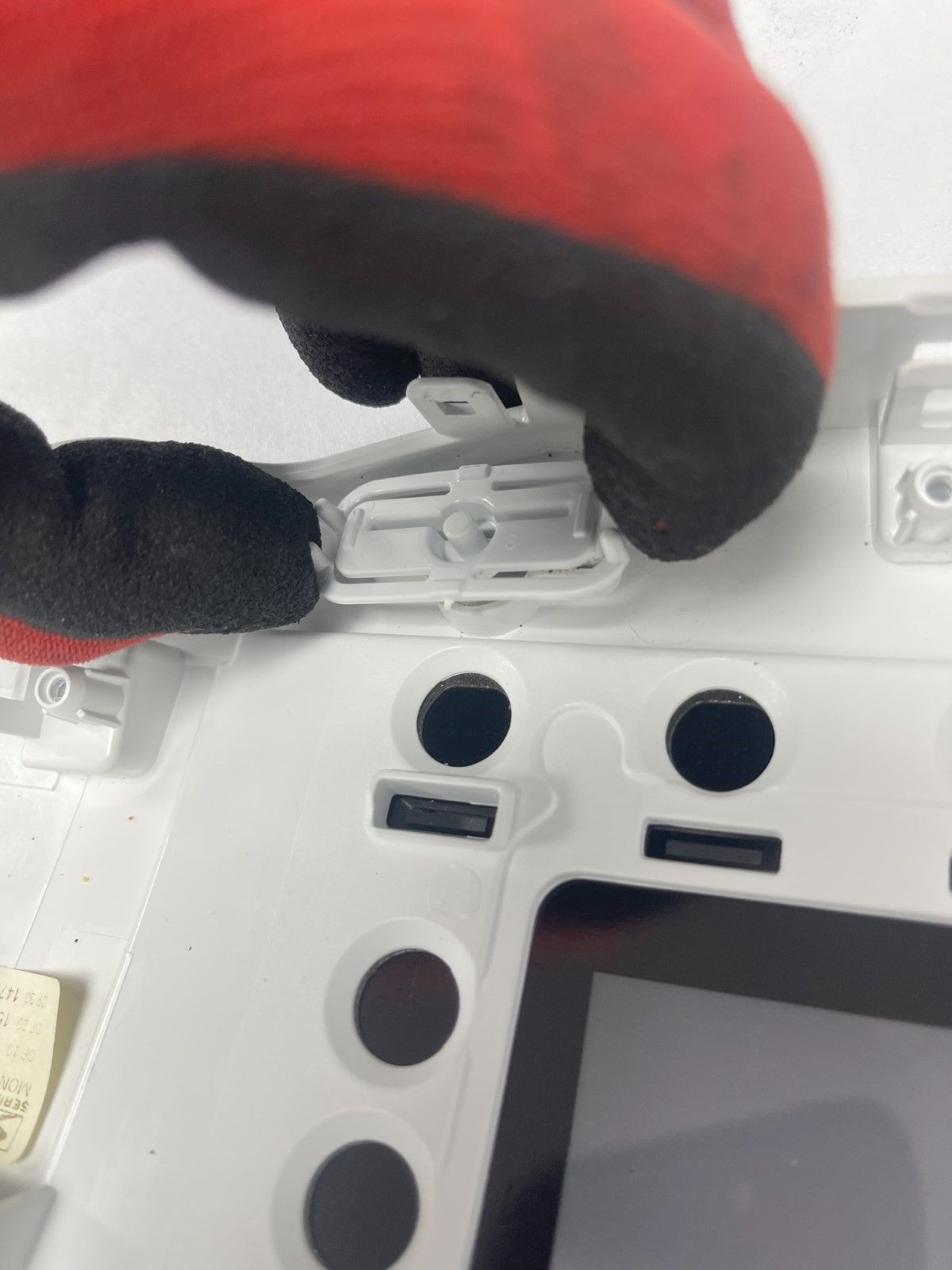

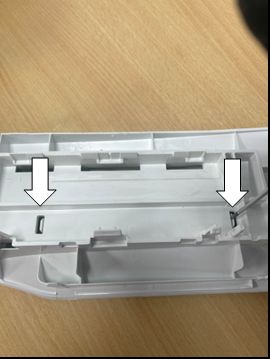

12. Откопчајте споне око плоче корисничког интерфејса и селектора како бисте ослободили плочу корисничког интерфејса од контролног панела. (НАПОМЕНА: Приликом поновног инсталирања уверите се да су штипаљке за кориснички интерфејс правилно враћене у њихове предвиђене секције и да нису оштећене).


13. Пажљиво откопчајте споне око носача контролног дугмета да бисте га ослободили.

14. Izvadite nosač dodirne kontrole i pažljivo odvojite kopče oko difuzora kontrolne table kako biste ga oslobodili od same kontrolne table.

15. Pritisnite dva jezička sa obe strane dugmeta za kontrolu kako biste oslobodili dugme sa kontrolne table. (NAPOMENA: Prilikom ponovne instalacije osigurajte da jezičci uđu nazad u iste kopče na dugmetu za kontrolu).


16. Pritisnite dugme za uključivanje/isključivanje na kontrolnoj tabli da biste ga izvadili

17. Приликом састављања, поновите кораке у обрнутом редоследу.
